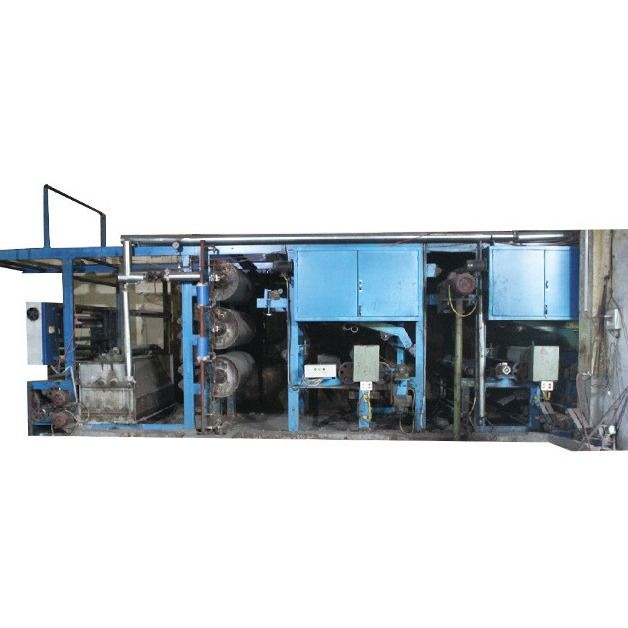

عملية آلة التنقيط بغاز المنسوجات 15-100m دقيقة

موقد غاز مخصص لآلة حرق الأقمشة الصناعية الاحترافية

مقدمة المنتج:

أصبح الطلب على درجات الأقمشة المحبوكة أعلى وأعلى. عملية الحرق للأقمشة المحبوكة مهمة جدًا. خاصة بالنسبة لعملية الرفوف القماشية المرنة الشائعة مؤخرًا، إذا تمت إضافة الحرق، فسيتم تقليل التكلفة بشكل كبير وتحسين تأثيرات قوة السطح القماشي.

يعتمد هذا المنتج على ميزات المنتجات المماثلة ويستخدم موقد MJA. صُنعت فوهات الموقد بشكل رائع، وتم تجهيز أنبوب تبريد دائري في الموقد لإبقائه يعمل لفترة طويلة وضمان تجانس النار. يمكن أن تصل مدة الخدمة إلى خمس سنوات، ويتم تقليل استهلاك الطاقة بنسبة 50٪، مما يقلل بشكل كبير من تكلفة التصنيع.

الميزات:

1. هيكل مدمج، والمسافة بين البكرات صغيرة.

2. جميع البكرات باستثناء بكرات الانتقال هي بكرات ديناميكية تقلل من التوتر وتجنب التجعد.

3. يضمن التحكم في PLC وتنظيم سرعة تحويل التردد تزامنًا مستقرًا ويتجنب التجعد.

4. تتمتع إطارات الآلة والبكرات بقوة ميكانيكية عالية، جنبًا إلى جنب مع تحمل ضيق صغير ونقل مستقر لتجنب التجعد.

5. تجنب النقل والفاصل من النوع S المتعدد التجعد والتقشير ويضمن الحرق المتساوي.

المعايير الفنية:

1. تمييز السيارة: يسار، يمين

2. العرض: 2200 مم

3. المصدر الحراري: البنزين والغاز الطبيعي وغاز الزيت

4. استهلاك الطاقة: خذ البنزين وآلة بعرض 2200 مم كمثال: 10 لتر / ساعة

5. السرعة: 40 إلى 100 م / دقيقة

6. حماية البيئة: مجهزة بجهاز إزالة الغبار ؛ على مستوى قياسي، لا تلوث وضوضاء منخفضة

7. طرق الحرق: الحرق المضاد والقطع والحرق

8. تعديل الامتداد: أسطوانة تبريد 570 قابلة للتعديل.

9. معالجة نقطة التوقف: يتحول الموقد إلى اتجاه آخر تلقائيًا

10. أشكال التبريد: البخار والماء

11. مستوى الحرق: فوق المستوى 4

التطبيق:

تُستخدم هذه الآلة لحرق الأقمشة مثل القطن الخالص الأنبوبي والقطن اللحمي البوليستر، لإزالة الشوائب والوبر الموجود على سطح الأقمشة.

المعايير الفنية الرئيسية:

1. شكل الآلة: تغذية الأقمشة مفتوحة العرض بنوع أنبوبي، وإخراج الأقمشة مفتوحة العرض بنوع أنبوبي.

2. اتجاه الآلة: يد يسار أو يد يمين

3. سرعة الآلة: 50-100 م / دقيقة

4. العرض الاسمي: 1300 مم

5. طريقة التمرير بالشكل والقماش: موقدان (نوع مشع)، مزدوج الوجه (واحد موجب وواحد عكسي)

6. ضغط الهواء المضغوط من الموقد إلى الأسطوانة: 0.245 ميجا باسكال

7. مصدر التسخين: الغاز المسال أو البنزين (جهاز تبخير البنزين يعتني به المستخدمون بأنفسهم).

8. استهلاك التسخين للموقد الواحد: 20 متر مكعب / ساعة

9. وضع النقل: تحويل تردد التبادل.

10. الطاقة المثبتة: حوالي 6.7 كيلو واط

هيكل الآلة:

1. إطار الآلة: يستخدم بشكل أساسي أشكال الفولاذ الهيكلي، بشكل أساسي على الفولاذ على شكل قنوات.

2. جهاز التوسيع: استخدم زوجًا من الدليل الدائري، على حلقة محمل نصف كروية على الجانبين.

3. الموقد: يحتوي كل موقد على موقد واحد وفوهة واحدة. جسم الموقد مصنوع من الحديد الزهر، يوجد داخله قناتا ماء تبريد، كلا طرفي جسم الموقد به قيمة قطع لضبط عرض الإطار. يتم ثقب الفوهة بحوالي 2000 قطعة من ألواح الفولاذ المقاوم للصدأ 0.8 مم، مكدسة بشكل متقاطع مع بعضها البعض. يتم التحكم في دوران الحرق بواسطة الأسطوانة، ومجهزة بجهاز ضبط زاوية النار الثابتة.

4. خط الأنابيب: يتكون المضيف بشكل أساسي من أنبوب لحام Φ2 بوصة، ومزود بخلاط، وأجهزة إطفاء الحريق، وجهاز مضاد للانفجار ذو قيمة كهرومغناطيسية، وأنبوب الأسطوانة في الموقد هو Φ570 مم ومجهز بحاقن.

5. الغطاء: مصنوع من الفولاذ المقاوم للصدأ 1.5 مم، يوجد في الأعلى مروحة تدفق محوري.

6. إخماد الحريق: مصنوع من الفولاذ المقاوم للصدأ 2 مم، يوجد باب واحد في كل اتجاه تغذية ومخرج، من السهل تفكيكه، ويمكن فتح الغطاء بالكامل، يوجد داخل الصندوق أنبوب غلاف بخار ذو صفين، وكلها مصنوعة من الفولاذ المقاوم للصدأ.

7. لوحة دعم التوسيع النشطة: تتكون من عجلة تغذية زائدة، ولوحة دعم وقضيب تلسكوبي، للقضيب التلسكوبي أربعة معايير، نطاق التكيف: 14 بوصة ~ 55 بوصة.

أخرى: مادة جهاز تغذية المياه هي الفولاذ المقاوم للصدأ.
